USB Sniffer H7P20 快速上手

一、简介

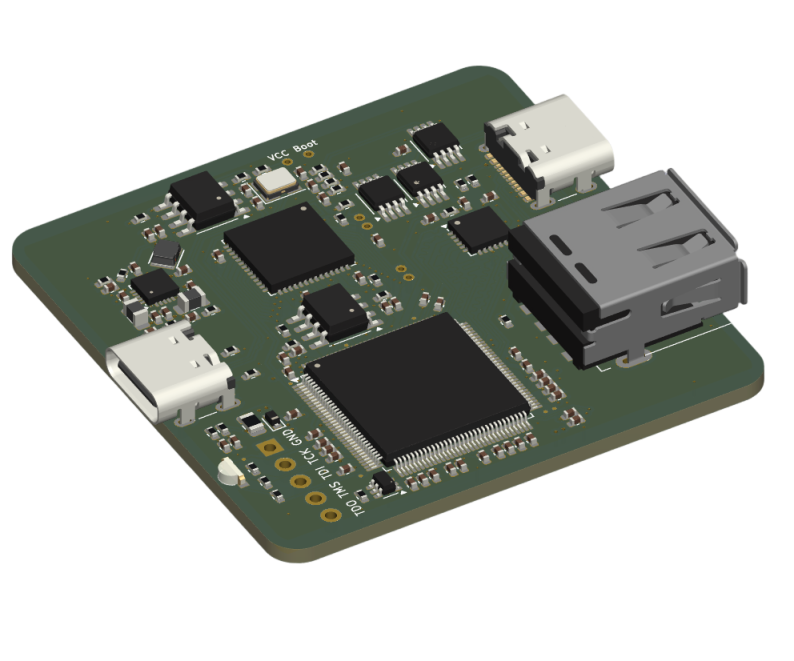

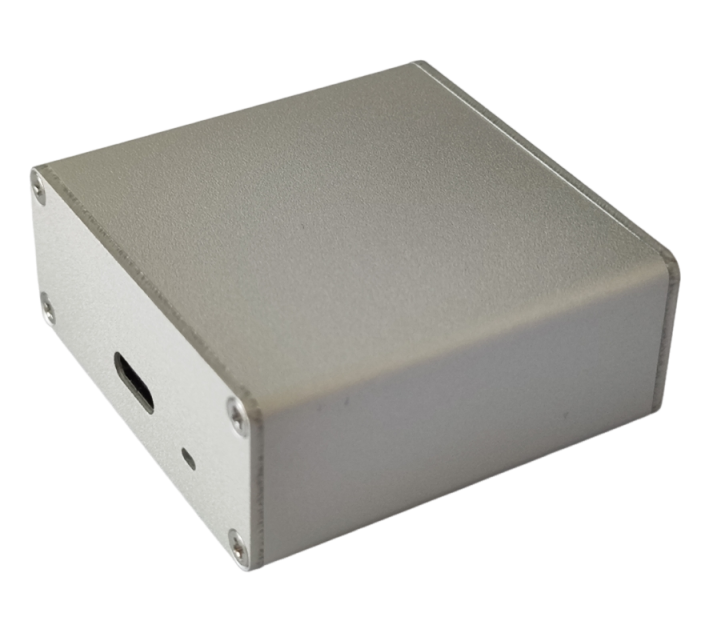

铝合金外壳	PCBA 3D

  本产品为USB协议分析工具，可配合 Wireshark 进行实时协议解析，支持USB低速、USB全速及USB高速。

  软硬件基于 ataradov.usb-sniffer 复刻，并继续以BSD-3-Clause license协议开源。核心变动是将其Lattice LCMXO2替换为HME H7P20。

  所有生产设计料全部开源，如下：

• PCB图纸

• FPGA代码

• 上位机代码

• 铝合金外壳-试产中，稍待

二、快速上手

2.1 资源整合包

• 下载源一：百度网盘

• 下载源二：Github Release

2.2 软件安装

• 方法一：解包即用

  1. 解压整合包中的WiresharkPortable64_4.4.9.paf.zip

  2. 文件夹WiresharkPortable64_4.4.9.paf下的WiresharkPortable64.exe即为捕获软件

• 方法二：逐步安装

  1. 安装整合包中的Wireshark-4.4.9-x64.exe，或从 Wireshark官网 下载最新版安装

  2. 启动Wireshark，点击帮助-关于Wireshark-文件夹，打开Global Extcap path文件夹，将整合包中的usb_sniffer_win.exe拷贝至此文件夹中，该插件亦可通过 源码 自行构建

  3. 重启Wireshark，确保插件被载入

2.3 Wireshark捕获

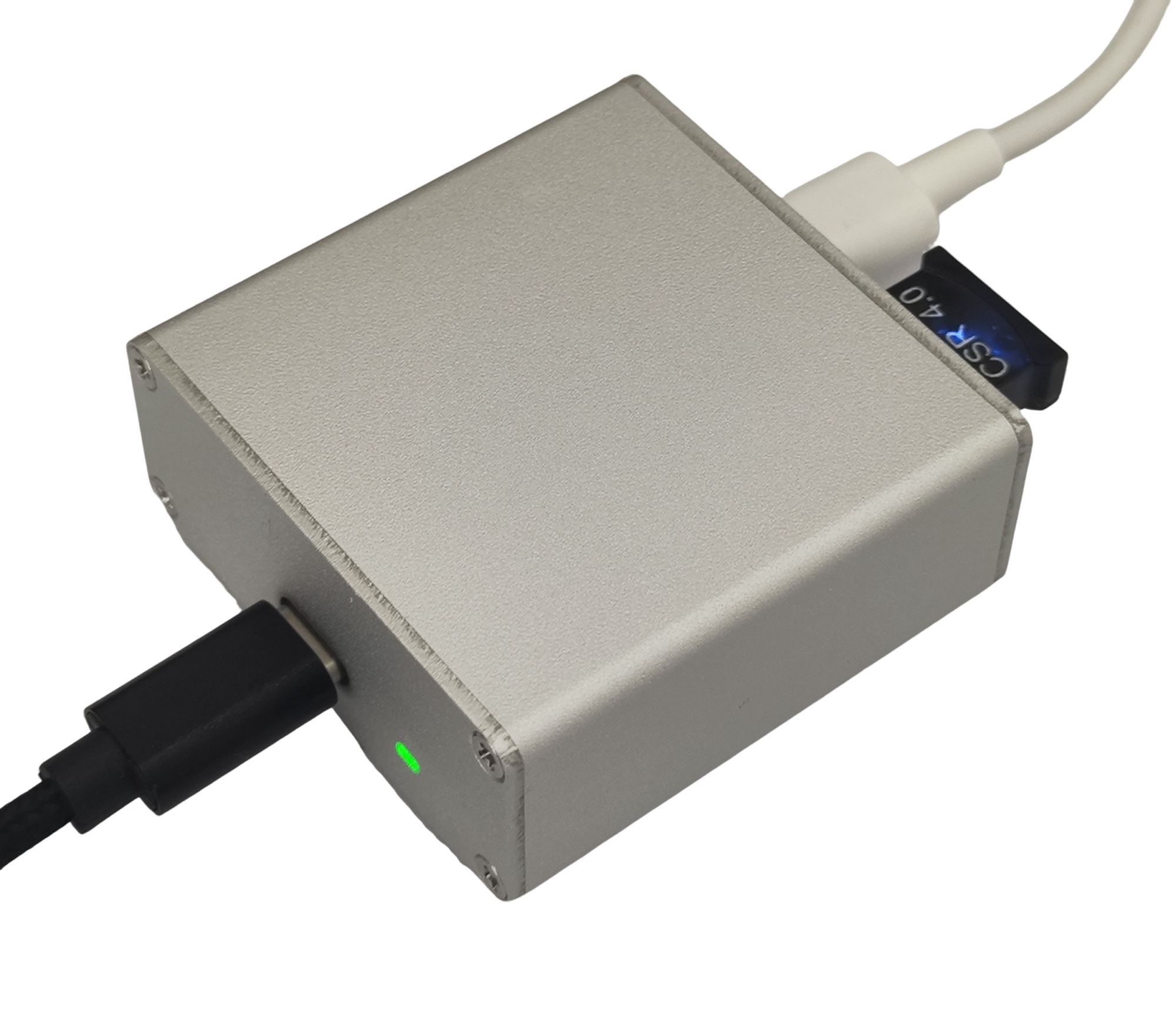

接线示例，图中黑线接Wireshark主机，白线接采集对象母口，蓝牙狗为采集对象设备

1. 使用附件中的较长的编织线连接Wireshark主机推荐主板上的USB3.0母口与分析仪带灯一侧TYPE-C口

2. 使用附件中较短的屏蔽线连接采集对象母口与分析仪无灯一侧TYPE-C口

3. 启动Wireshark，在捕获中会出现一个USB Sniffer，点击其齿轮，根据目标设备速度选择采集速度，推荐勾选Fold empty frames(折叠空帧)，点击开始

4. 硬件的另一端，TYPE-C口常用于连接USB主机，A母常用于连接USB设备，二者也可以反过来连接

5. 在目标USB通讯开始后，Wireshark中会显示捕获到的数据

2.4 Wireshark分析示例

1. 高速U盘

   • sniffer_hs_USBFlashDisk.pcapng

2. 高速Vllink Basic2调试器

   • sniffer_hs_VllinkBasic2.pcapng

3. 全速CSR 4.0 蓝牙狗

   • sniffer_fs_csr4.0.pcapng

4. 全速游戏手柄

   • sniffer_fs_gamepad.pcapng

2.5 Wireshark分析-以高速U盘为例

• 默认会显示从底层到高层所有数据，可通过过滤规则更直观的观察所需数据

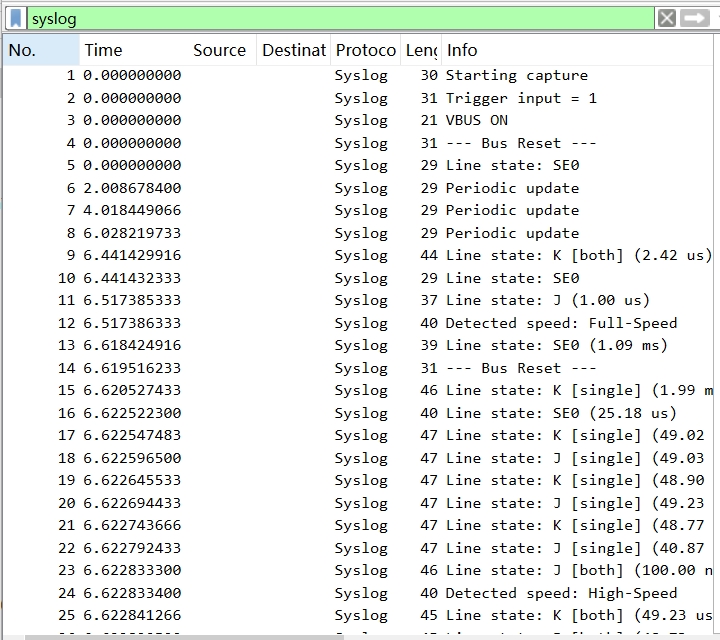

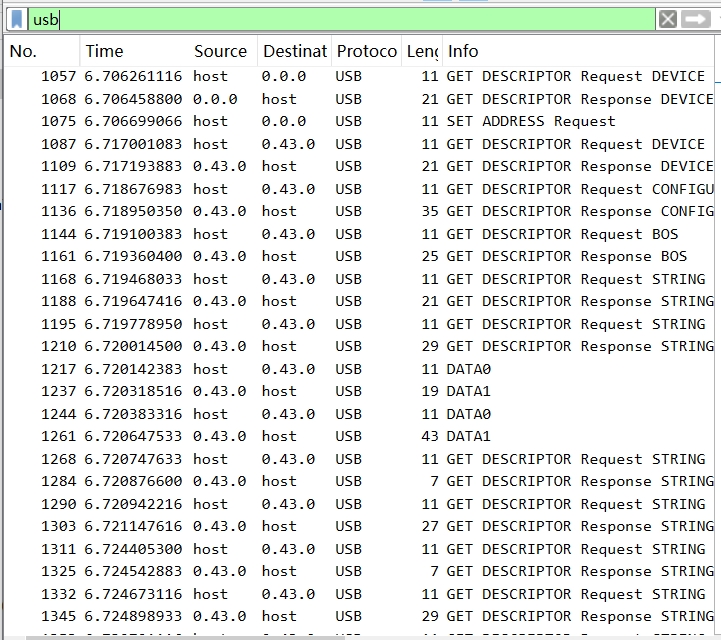

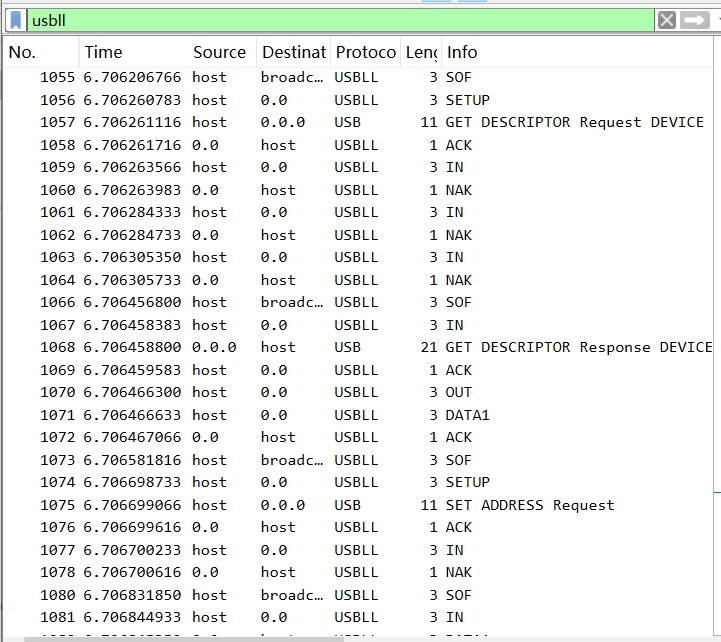

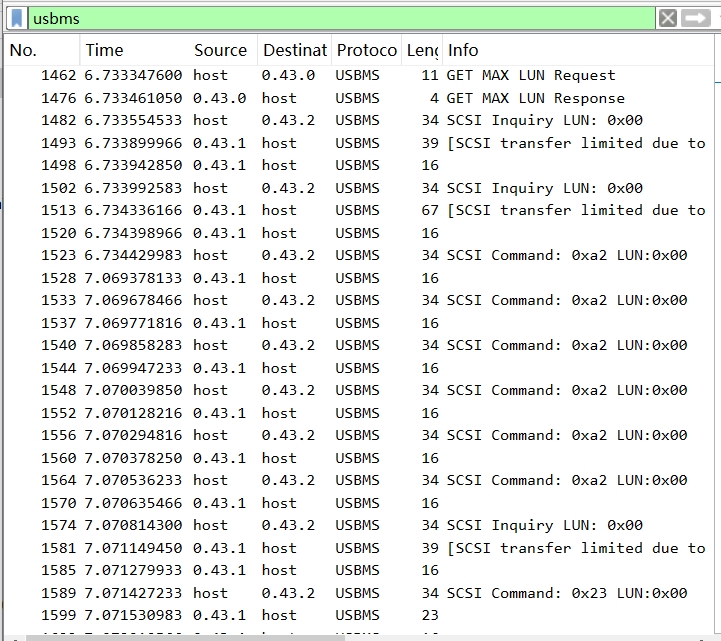

过滤规则syslog	过滤规则usbll	过滤规则usb	过滤规则usbms

三、常见问题

1. • 问：捕获时能否自动识别速度，无需提前选定速度模式

   • 答：原作者未实现此项功能，本产品也不支持

2. • 问：能否支持USB PACKET VIEW

   • 答：不支持实时捕获，但可以导入分析，详见此网站第九章hellofpga.com_usb-sniffer

四、二次开发

4.1 CY7A68013A部分

• 源码

• 如何进入Boot：短接PCB上CY7A68013A芯片旁的Boot与VCC，再连接电脑，即可进行二次编程

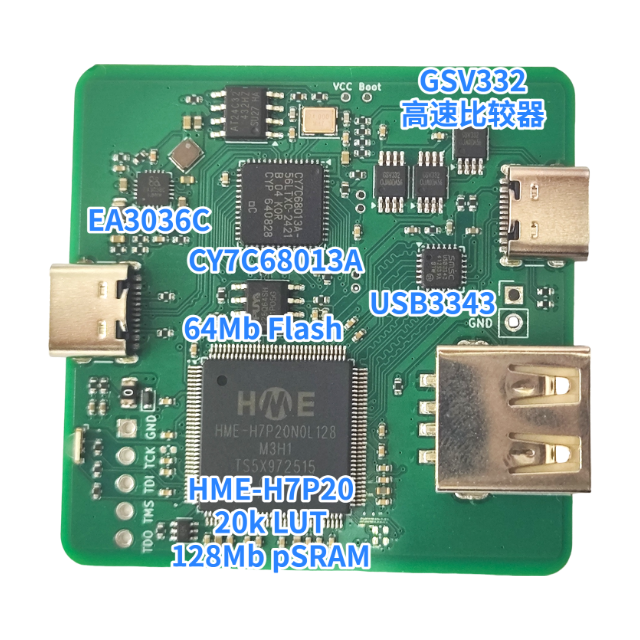

4.2 H7P20部分

• 此部分待完善，可入群交流

• 源码

• 更多开发资料请参考 大力神派

五、交流群

• QQ群：635683631
