Basic2配套MIPI-10P及JTAG-20P转接板

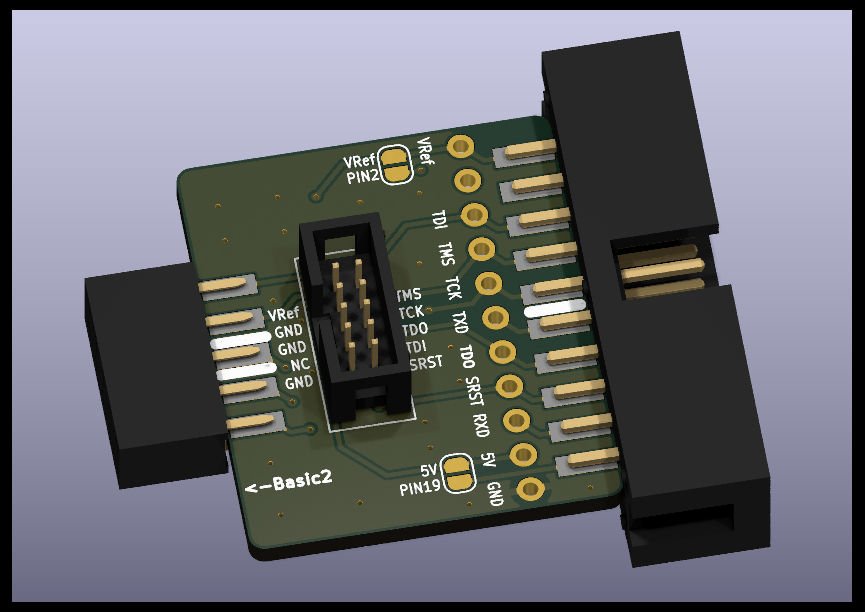

示意图

  • 从左到右依次为：

    1. DC3母座，接上Vllink Basic2调试器

    2. MIPI-10P 1.27mm 牛角座

    3. [预留]11P 2.54mm 排针

    4. JTAG-20P 2.54mm 牛角座，其PIN2与PIN19默认悬空，可通过短接点连接对应电源

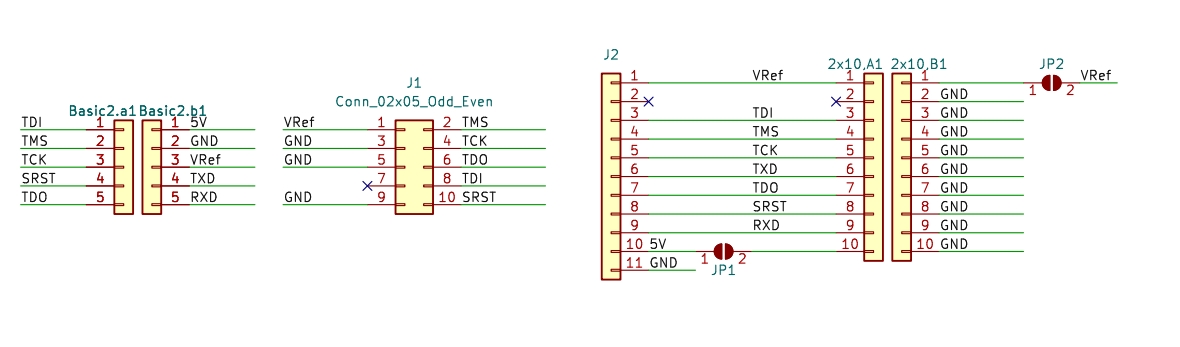

原理图

全套设计文件
